Напрямні звукоізоляційні профілі Vibrofix Liner використовуються для зниження непрямої передачі шуму від міжповерхових перекриттів на поверхню гіпсокартонних обшивок і облицювань каркасних перегородок і стін у системах сухого будівництва.
Vibrofix Liner являє собою металевий напрямний профіль з конструктивно виконаними вузлами кріплення до огороджувальних конструкцій. Вузол кріплення є пружним елементом тороїдальної форми на основі синтетичного каучуку. Усі вузли кріплення комплектуються сталевими шайбами. Кожен профіль Vibrofix Liner має стандартну довжину 3 м та містить 6 вузлів кріплення. Відстань між центрами вузлів кріплення 580 мм. Крайні вузли розташовані на відстані 50 мм від зрізів напрямного профілю.
Найменування профілю |
Ширина, мм |
Довжина, мм |
Висота, мм |
Кількість пружних елементів кріплння, шт. |
Vibrofix Liner 50 | 50 | 3000 | 40 | 6 |
Vibrofix Liner 75 | 75 | |||
Vibrofix Liner 100 | 100 |

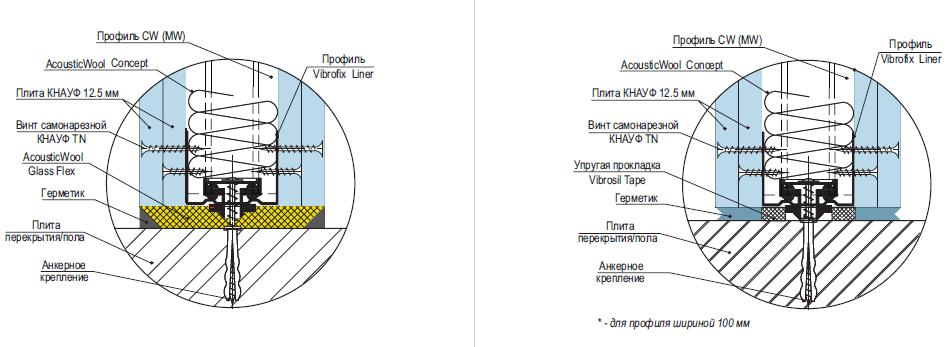

Звукоізоляційні профілі Vibrofix Liner кріпляться до огороджувальних конструкцій виключно за допомогою штатних вузлів кріплення. Напрямний профіль повинен примикати до огороджувальної конструкції через пружну прокладку товщиною 5-12 мм. Монтаж звукоізоляційного профілю Vibrofix Liner до поверхні конструкції здійснюється за допомогою дюбелів або анкерних кріплень діаметром 6-8 мм.
